Gevelbouw calculeren met AI: kozijnen en vliesgevel uit het model
Een gevelbouwer calculeert nu vanaf de gevelaanzichten: elk kozijn opmeten, tellen en optellen per type. HELDR.AI leest de kozijnen, vliesgevelvelden en beplating rechtstreeks uit het IFC-model met maat, oriëntatie en bouwlaag erbij, waardoor drie dagen uittrekwerk terugloopt naar ongeveer drie uur controleren.
Het bedrijf
- Type
- Gevelbouwer
- Omvang
- 35 medewerkers
- Werkgebied
- Utiliteitsbouw: kantoren, zorg en onderwijs
- Wie het werk doet
- Twee calculators, eigen engineering
- Wat er binnenkomt
- IFC-model van de hoofdaannemer of architect, bestek, gevelaanzichten als pdf
Wat het verandert
Uittrekken van een gevel van zes lagen
3 uur controleren
was 3 dagen
Kozijnen handmatig opgemeten
0
was 290
Afwijking op glasoppervlak bij nacalculatie
onder 1%
was 3 tot 6%
Reactietijd op een uitvraag
3 dagen
was 8 dagen
Hoe het werk nu gaat

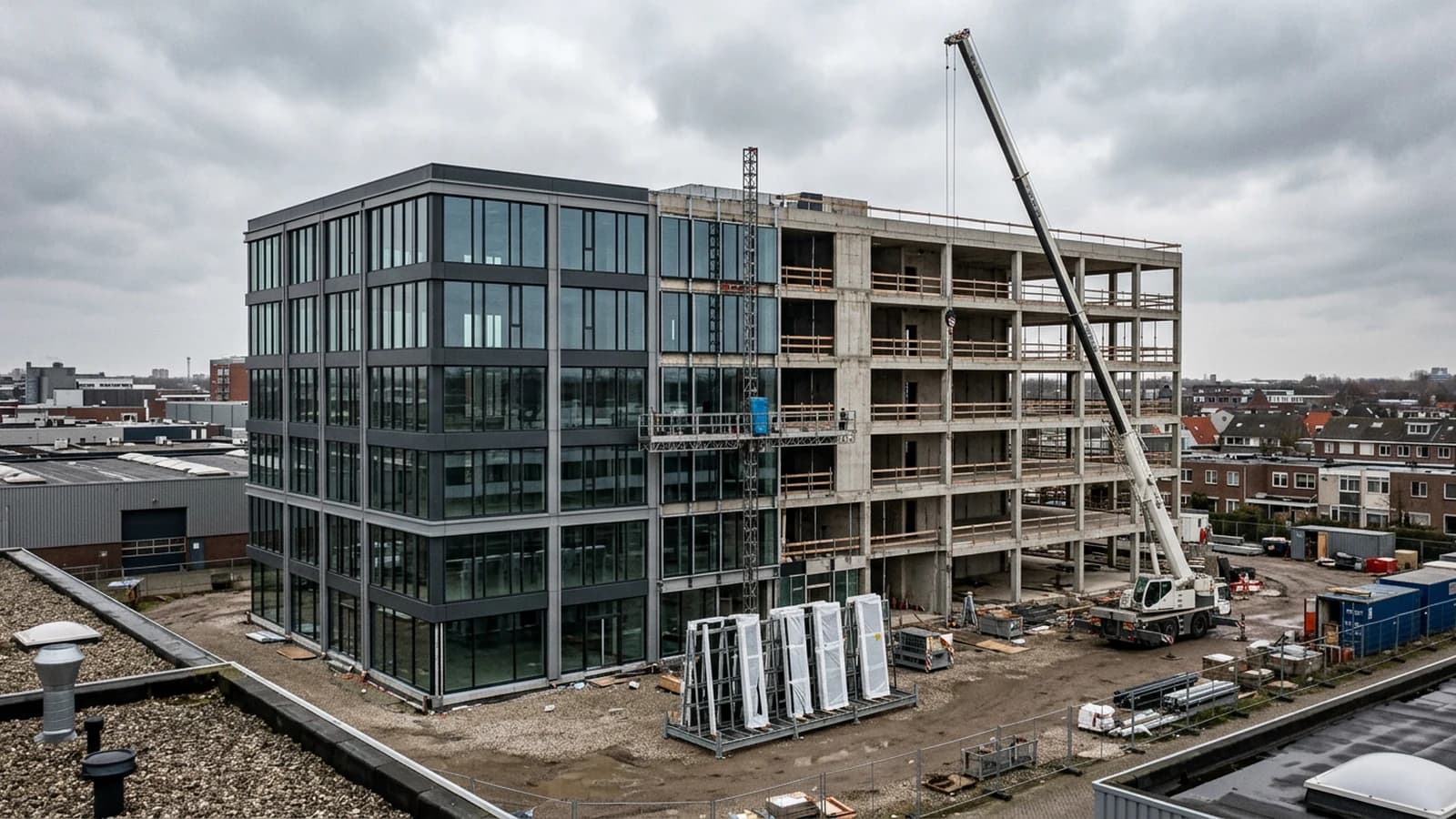

Bij een kantoorgebouw van zes lagen komt een uitvraag binnen met een IFC-model, het bestek en een set gevelaanzichten. Wat de calculator nodig heeft is een kozijnstaat: elk element met breedte, hoogte, type, oriëntatie en bouwlaag, plus het onderscheid tussen vast glas, draaidelen, deuren en dichte panelen.
In de praktijk wordt dat opgebouwd vanaf de aanzichten: element voor element de maten aflezen, per type turven, optellen per gevel. Bij 290 kozijnen kost dat drie dagen, en de fout die je maakt zie je pas terug bij de nacalculatie, wanneer het glasoppervlak een paar procent afwijkt van wat er is besteld.
Daar komt de oriëntatie nog bij. Voor zonwering, isolatiewaarde en glassoort maakt het uit of een element op noord of op zuid zit, en dat staat niet in de kozijnstaat maar moet uit de plattegrond worden afgeleid.
Waar de marge zit
Een paar procent afwijking op glasoppervlak is bij een gevelproject van deze omvang direct enkele tienduizenden euro's. Het verschil tussen scherp inschrijven en te scherp inschrijven.
Wat HELDR.AI doet
Het model wordt uitgelezen naar een kozijnstaat per elementtype, per gevel en per bouwlaag. Maten komen uit de geometrie van het element zelf, niet uit een aanzicht, en de oriëntatie volgt uit de positie in het model. Vast glas, draaidelen, deuren en dichte panelen worden apart geteld.
- Elementen per type met breedte, hoogte en aantal, gegroepeerd per gevel;
- Glasoppervlak en paneeloppervlak apart, per elementtype;
- Oriëntatie per gevel, zodat glassoort en zonwering direct te bepalen zijn;
- Strekkende meters profiel en het aantal stijl-regelverbindingen bij vliesgevel;
- De eisen uit het bestek gekoppeld aan het elementtype waar ze bij horen.
Voor de vliesgeveldelen wordt niet per kozijn maar per veld gerekend: stramienmaat, veldindeling en het bijbehorende profielwerk. Dat sluit aan op de manier waarop de inkoop bij de systeemleverancier verloopt, in plaats van op de manier waarop de tekening is opgebouwd.
De route, stap voor stap
- 01
Model en bestek erin
Het IFC van de hoofdaannemer of architect gaat erin, met het bestek en de gevelaanzichten als context.
- 02
Elementen herkennen en groeperen
Kozijnen, vliesgevelvelden, deuren en dichte panelen worden herkend en per type gegroepeerd, met maat, oriëntatie en bouwlaag erbij.
- 03
Eisen uit het bestek koppelen
Glassoort, isolatiewaarde en brandwerendheid uit het bestek worden aan het elementtype gekoppeld, zodat per gevel zichtbaar is wat er nodig is.
- 04
Exporteren naar kozijnstaat
De staat komt in het eigen format terug: per type, per gevel, klaar voor de offerteaanvraag bij de systeemleverancier.
Veelgestelde vragen
Werkt dit ook als de kozijnen als generieke objecten zijn gemodelleerd?
Ja. Dan koppelt u eenmalig per project welke gemodelleerde objecten bij welk van uw elementtypen horen; daarna loopt het door en herkent het systeem hetzelfde patroon in volgende versies van het model.
Krijg ik het glasoppervlak los van het paneeloppervlak?
Ja, per elementtype gescheiden, inclusief het profielaandeel. Dat is precies de splitsing die u nodig heeft om bij de systeemleverancier aan te vragen.
Wordt de oriëntatie van de gevel meegenomen?
Ja, die volgt uit de positie van het element in het model. Zo ziet u direct welke elementen op zuid zitten en dus welke glassoort of zonwering daarbij hoort.
En vliesgevel: per element of per veld?
Per veld, met stramienmaat en veldindeling, plus de strekkende meters profiel en het aantal knooppunten. Dat sluit aan op de manier waarop u inkoopt.
Geschreven door
Jelmer Moerenhout & Alek Folkertsma
Mede-eigenaren Wave AI Solutions
Praktijkvoorbeeld, samengesteld uit typische projecten in deze sector.
